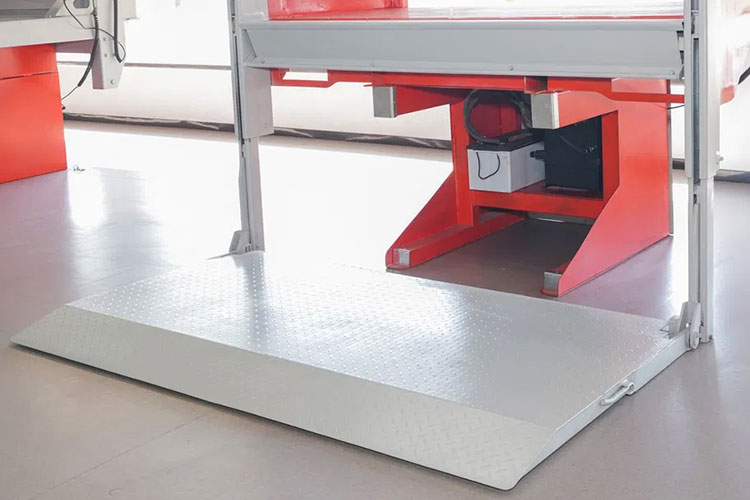

Ce hayon utilise un mouvement vertical pour transférer les marchandises du plateau du véhicule au sol. Contrairement aux hayons cantilever traditionnels, la plateforme monte et descend verticalement, ce qui la rend adaptée aux espaces confinés. La plateforme se range verticalement, faisant partie intégrante du hayon arrière.
L’inconvénient est que la plateforme ne fonctionne généralement qu’à un angle de 90 degrés par rapport au rail, ce qui peut entraîner un mauvais contact avec le sol sur des surfaces irrégulières. De plus, leur capacité de charge est généralement inférieure à celle des hayons cantilever ou rétractables.
Principales caractéristiques de performance
☑ Fonctionnement compact et fluide
Le hayon élévateur électrique à colonne est conçu pour un encombrement minimal. Associé à des rails de guidage de haute précision et résistants à l’usure, il offre une taille compacte, une construction légère et un mouvement exceptionnellement fluide, garantissant un fonctionnement fiable et une durabilité à long terme.
☑ Conception intégrée – Fonctionnalité « deux en un »
Le hayon est installé directement sur la porte arrière, s’intégrant parfaitement au véhicule. En position fermée, il fonctionne comme une porte arrière normale ; une fois déployé, il devient une plateforme élévatrice entièrement fonctionnelle. Cette conception « une plateforme, double usage » réduit non seulement les coûts de fabrication et d’installation, mais assure également une marche arrière sans obstruction et une utilisation pratique avec d’autres équipements de chargement/déchargement, tels que des chariots élévateurs ou des quais de chargement.
☑ Fonctionnement sans entretien et propre
Contrairement aux hayons hydrauliques traditionnels, le hayon élévateur électrique à colonne élimine les fuites d’huile et le besoin d’entretien fréquent. Conçu pour fonctionner par tous les temps, il peut fonctionner de manière fiable à des températures aussi basses que -40 °C, offrant une solution sans entretien. Sa conception épurée prévient la contamination environnementale, gardant le véhicule et la zone de chargement propres.
Applications typiques
- Camions de livraison pour charges lourdes.
- Transport de marchandises palettisées.
- Véhicules de transport de marchandises volumineuses ou lourdes nécessitant un levage stable.
- Camions industriels et logistiques.
Spécifications standard
| Paramètre | Spécification / Valeur |
|---|---|
| Modèle | NL-QB15/300G |
| Dimensions de la plateforme (mm) | 1700×1600, 1800×1800, 2000×1800, 2200×1800, 2300×1800, 2400×1800, 500×1800. |
| Charge nominale (kg) | 1500 |
| Poids propre (kg) | 1100 |
| Puissance du moteur (kW) | 2.2 |
| Longueur du bras de support (mm) | Hauteur de la colonne 3068, Hauteur de montage de la colonne depuis le sol 400 |
| Hauteur du plancher de chargement applicable (mm) | 1100–3000 |
| Distance minimale de l’arrière à la base du ressort (mm) | Aucune exigence |
| Max. Angle d’inclinaison de la plateforme (°) | 0–90 |
| Alimentation du moteur | DC24V / ≥160AH |
| Angle d’inclinaison de travail de la plateforme (°) | 0° (Inclinaison fixe 13°) |
| Pression de service du système (MPa) | 10–14 |
| Vitesse de levage moyenne (mm/sec) | 60–80 (Vitesse de descente réglable) |
| Vitesse de commutation (°/sec) | 8–10 |
| Huile hydraulique recommandée | Huile hydraulique anti-usure n° 46 (environnement spécifique en option) |
Hayons élévateurs sur mesure
- Levage et abaissement par simple pression d’un bouton pour une manipulation aisée des charges lourdes.
- Capacité de charge de niveau industriel, permettant de gérer facilement des charges de plusieurs tonnes.
- Conception antidérapante et antichoc pour une protection optimale de chaque charge.
- Structure compacte et éco-efficace, nécessitant un espace minimal et garantissant un fonctionnement fluide.
- Télécommande sans fil intelligente + poignée filaire pour un contrôle précis des opérations de chargement et de déchargement.
- Fabriqué en aluminium aéronautique avec une garantie étendue, gage d’une qualité durable.
